- Ausgang: 32 x DVB-C/-T, flexible konfigurierbar
- Konfigurierbar mit Webinterface
- Belegt einen Modul-Steckplatz bei UFO 101 V1 oder UFO 102

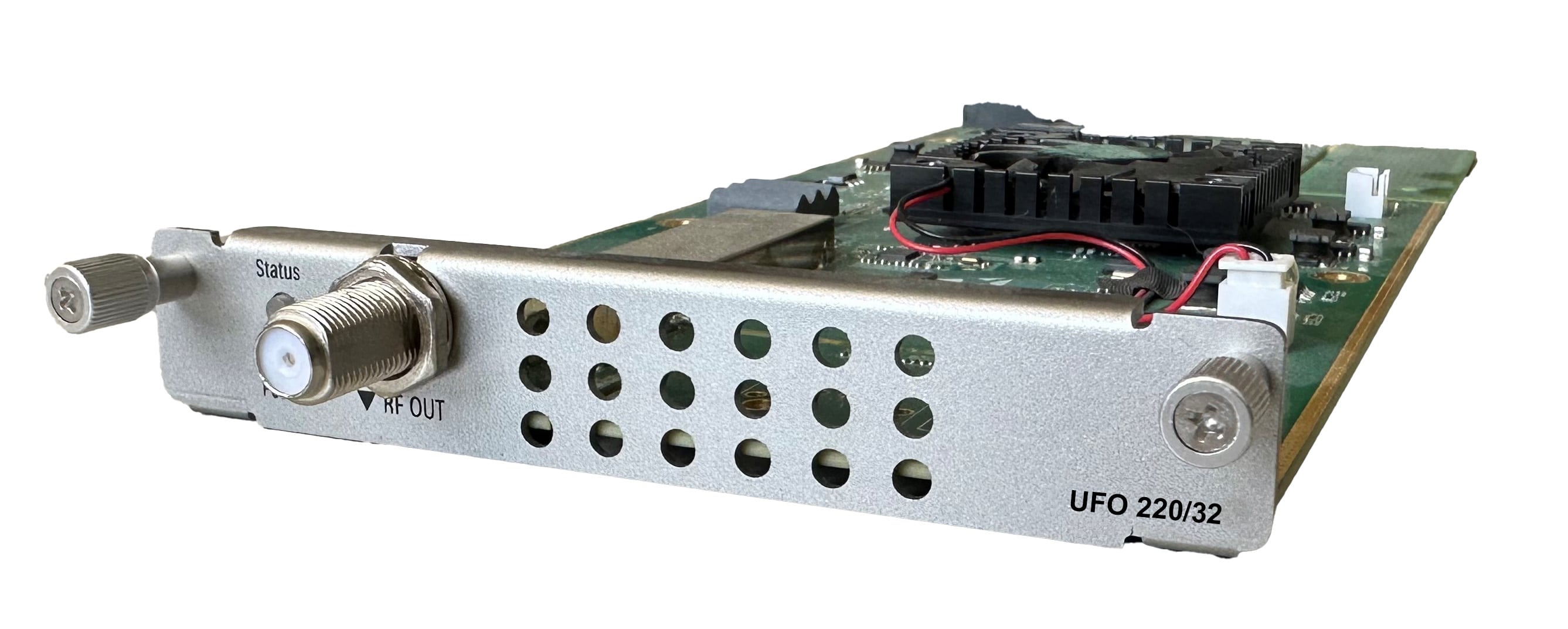

UFO 220/32
Modulatormodul DVB-C/-T
Einrichtung über Webinterface UFO 101 V1 oder UFO 102
| Typ | Bestell-Nr. |
UFO 220/32 | 206500061 |
| Ausgabe | |
| QAM-Ausgang | 1x F-Stecker, 75 Ω |
| Frequenzbereich | 47 – 862 MHz |
| Ausgangspegel | max. 106 dBμV |
| Bandbreite | 6 | 7 | 8 MHz |
| Anzahl Ausgangskanäle | DVB-C: 32 | DVB-T: 20 flexibel konfigurierbar (max. ~ 800 MBit) |
| Demodulation DVB-C | |
| Standard | ITU-T J.83 Annex A/B/C |
| Modulations-Standards | 6 | 32 | 64 | 128 | 256 QAM |
| Symbolrate | 3,6 – 6,9 MS/s |
| MER | > 40 dB |
| Demodulation DVB-T | |
| Standard | ETSI EN 30074 |
| Konstellation | 16 | 64 | QPSK QAM |
| Guard-Intervall | 1/4 | 1/8 | 1/16 | 1/32 |
| FFT-Mode | 2k | 8k |
| MER | > 42 dB |
| Systemdaten | |
| Leistungsaufnahme | max. 23 W |
| Zul. Umgebungstemperatur | 0 bis +50 °C |
| Gewicht | 0,26 kg |
| Abmessungen (B x H x T) | 115 x 20 x 250 |
